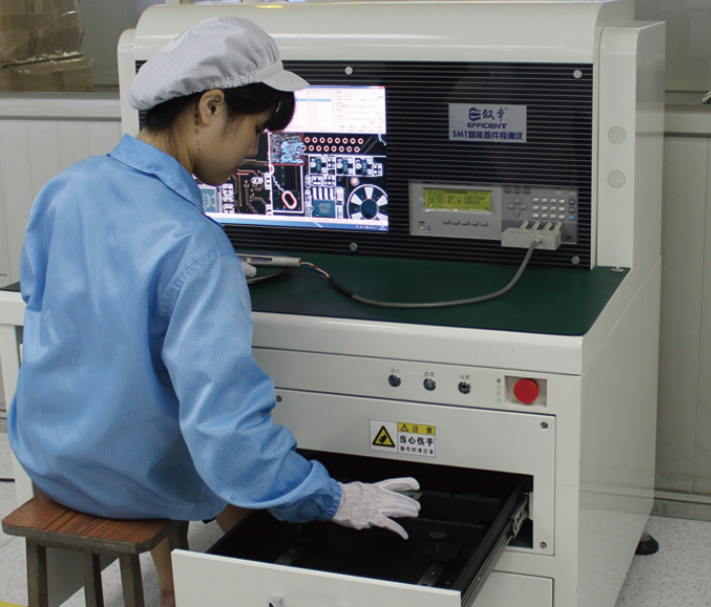

效率科技E680---智能首件檢測儀，是用來做SMT首件檢測 的一種機器，該設備的原理是將要做首件的PCBA 通過整合BOM表、坐標及高清掃描的首件圖像自 動生成檢測程序，快速準確的對元件進行檢測， 并自動判定結果，生成首件報表，達到提高生產效率及產能，同時增強品質管控的目的。
市場上某款首件檢測儀，該設備通過整合BOM表 及坐標文件自動生成檢測程序，對待測首件PCBA板的電阻電容進行測值，系統主要用于SMT貼片車間首件檢測工序。
效率E680與某款智能首件檢測儀功能對比
| 對比項目 | 效率E680首件檢測儀 | 市場上某型號首件檢測儀 | |
|
硬 件 |
掃描儀 |
最高分辨率：1600DPI 最大掃描尺寸：420mm x 300mm,最大600mmX420mm
超過此尺寸可以導入絲印圖進行測量；
PCBA高度：28mm~33mm |
最高分辨率：1600DPI 最大掃描尺寸：420mm x 300mm PCBA高度：26mm~30mm |
| 電腦配置 | 高可靠性工控電腦 | 戴爾電腦 | |
| LCR測試儀 |
標配XL7830，測試頻率20Hz-300KHz (基本精度：0.05%) |
品牌電橋，測試頻率50Hz-100KHz
(基本精度：0.05%)
|
|
| 機殼 |
帶工作臺，有自動抽屜(停電時亦可手動拉出) ； 有防夾手感應裝置，有控制報警燈 |
帶工作臺，有自動抽屜
無防夾手裝置，無控制報警燈 |
|
|
軟 件 |
程序制作 |
原始BOM表，坐標稍作修改即可導入。 獨有的BOM及坐標數據查錯功能(比如：BOM用量錯、元件重復，坐標數據漏定義等)，同時可以自定義規則處理多變的BOM樣式，坐標數據支持雙面導入 |
需將原始BOM及坐標修改成設備規定格式， 無資料糾錯功能。 只能單面導入坐標數據 |
| 測試過程 |
1、軟件獨有最優路徑算法，自動跳轉，不需人工進行切換； 2、對于電橋測量參數定義準確，誤判機率低，從而有效減少重測次數。 3、對IC類有絲印方向元件利用AOI功能提取絲印特征自動對比(可提取多個特征項)，對比方法更嚴謹。 |
1、測試過程PASS自動跳轉位置，但元件FAIL后需要重
新選定切換，測試速度慢。
2、無電橋參數定義
3、IC類有絲印元件只對比整體相似度，無法保證對比
的嚴謹性。
|
|
| 測試速度 |
1、電阻電容人工夾取，系統自動判定結果，平均2秒/個元件 2、有極性和方向元件，系統自動光學AOI對比判定. |
1、電阻電容人工夾取，系統自動判定結果,但有時要手動取值。 2、有極性和方向元件，自動對比相似度。 |
|
| 測試覆蓋 | 可點亮LED，并區分極性，可測磁珠 | 無法區分LED極性，無法測磁珠 | |
| 系統安全 | 可靈活定義用戶權限(標準分為管理員，工程師，檢測員三大類用戶)，避免惡意刪改或誤操作 | 無用戶權限設置 | |
| 擴展性 | 使用SQLServer數據庫，適合大數據存儲，可實現多機聯網，數據集中管理，同時可通過存儲過程等方式更方便與企業當前的ERP或MES系統進行對接 | 本地ACCESS數據庫，無法實現多機互聯，且不便與ERP或MES系統對接。 | |
| 離線編程 | 軟件使用SQL數據庫，可支持離線編程，也支持多機互聯，程序共享。 | 只能單機使用，無法實現離線編程。 | |
